比零售版多一个大核：闲鱼上捡到的 ThinkPad T14s Gen 6
一、起因：等等党的惨败
想打游戏。
就这么个朴素的需求，在 2026 年这波存储芯片暴涨行情里变得格外艰难。上游颗粒涨价像坐了火箭，连带着整条 PC 产品线全线溢价。
手头其实不缺设备。主力是台 MacBook，M 系芯片能效确实没话说，但老游戏的兼容性基本是一场灾难；备用机是台高通 8cx Gen3 的 WOA（Windows on ARM）。手里已经是一套纯粹的 ARM 全家桶，靠转译层跑老游戏纯属给自己找不痛快。
只能回头看 x86。
然后就是等等党熟悉的剧本：越等越贵。原本盯上的酷睿 Ultra 7 228V（Lunar Lake）轻薄本，半年时间价格硬生生被拉高了将近两千，直奔六千而去。去看 Windows 掌机，连最基础的初代 ROG Ally Z1E 二手都要小三千。
算了一圈账：既然三千块只能买台两年前的二手掌机，那我不如去二手市场淘台带小红点的轻薄本，好歹还是个全功能笔电。

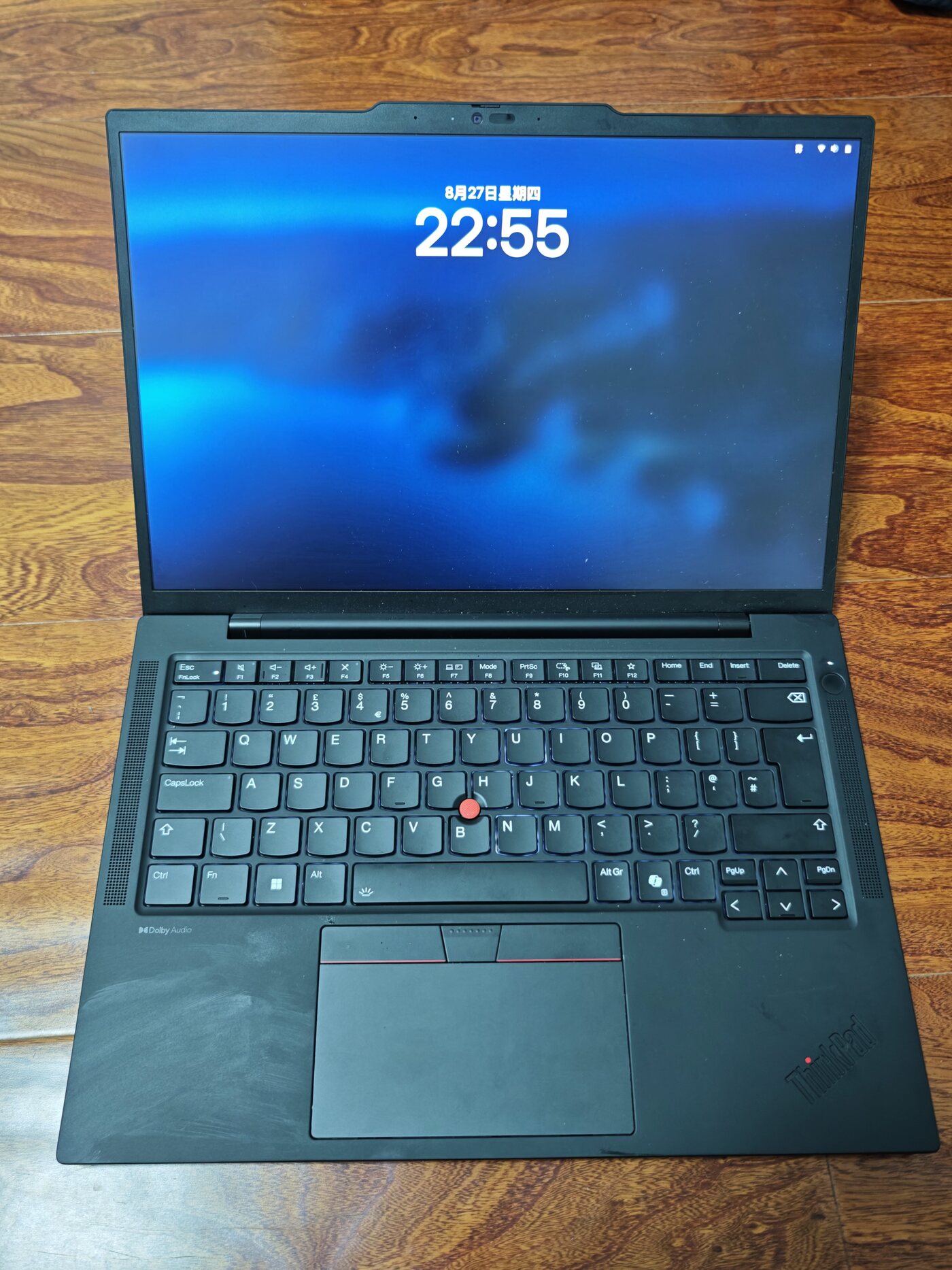

于是我打开闲鱼，碰到了这台形态奇妙的 ThinkPad。
说是为了小红点冲一把——信仰谈不上，第一次用 ThinkPad，看中的无非是机身皮实抗造。
卖家的描述比预想中详细得多：

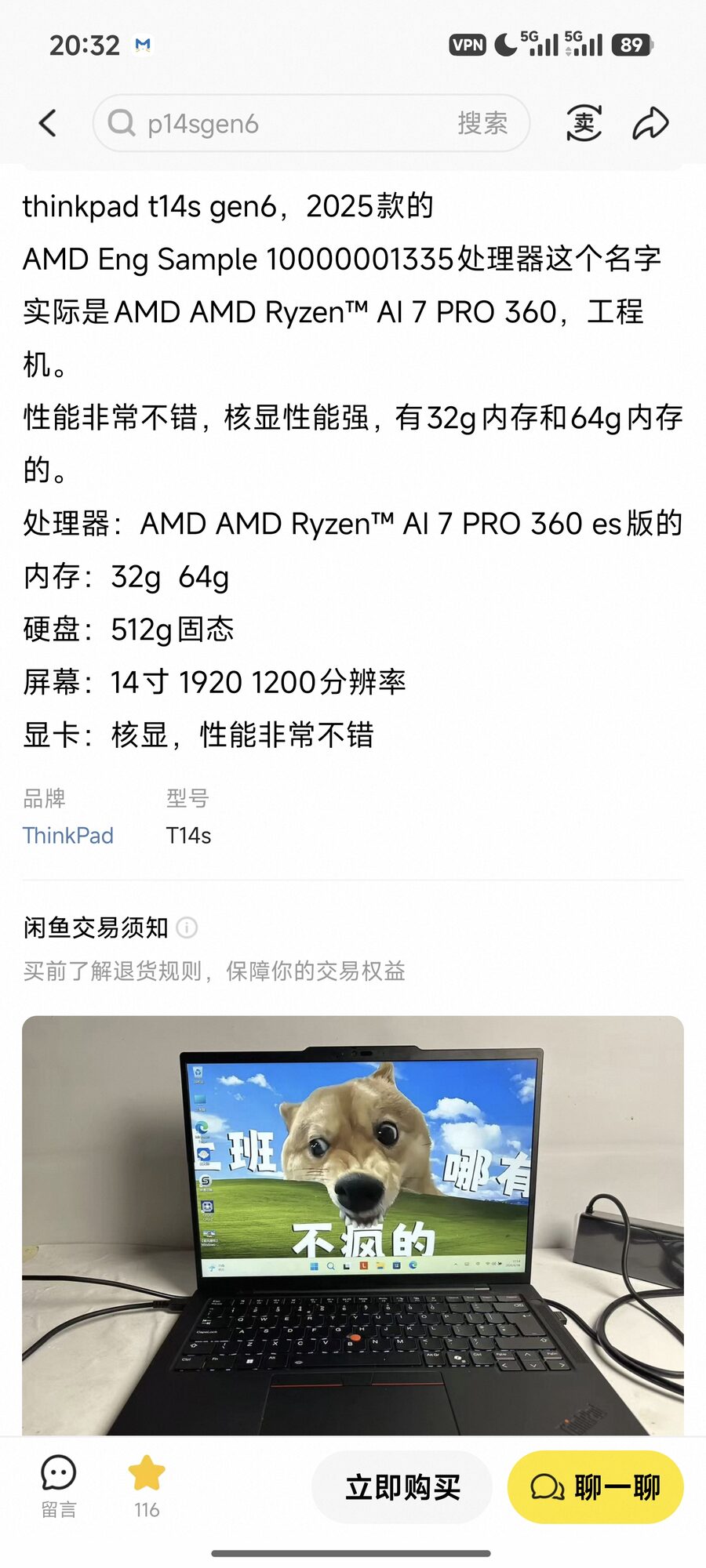

thinkpad t14s gen6，2025 款 AMD Eng Sample 10000001335 处理器这个名字实际是 AMD Ryzen™ AI 7 PRO 360，工程机。 性能非常不错，核显性能强，有 32g 内存和 64g 内存。
3560 元，不带硬盘，爽快拿下。
工程机这层身份我心里有数，这本来就是低价的来源。关键在于卖家那句话：他不仅坦白了工程机，还准确地把那串 Eng Sample 编号对应到了具体型号上。
他说得没错。只是事情远没有这么简单。
二、到手：先验机，再装系统
机器买来不带硬盘，自备了一块三星 990 EVO Plus 2TB 装上去，抹盘直装 Arch Linux。
顺带感慨一句：这块盘当年不到 800 元全新购入，如今市价已经翻了快三倍。一块消费级 SSD 的账面涨幅居然跑赢了理财。某种意义上，整台机器里保值率最高的零件不是那颗工程样片，而是我随手拧进去的这块硬盘。
先过一遍基础验机信息：
- ThinkPad T14s Gen 6，MTM
21M1FVT002 - 32GB LPDDR5-7500 板载内存（4 × 8GiB Micron，跑满 7500 MT/s）
- 14 寸 BOE
MNE007JA1-2屏幕 - Qualcomm FastConnect 7800，Wi-Fi 7
- 电池型号 5B11H56406，设计容量 58Wh
顺便吐槽一句屏幕：都 2026 年了，机器标配还是 1920×1200、60 Hz。翻看联想官方规格表（PSREF），T14s Gen 6 AMD 版压根就没有高分屏选项，两档配置全是 1200p。从 Retina 屏切过来，眼睛确实需要适应两天。
唯一的慰藉是色域：低分屏分高低两档，低色域触控与 100% sRGB。手头这块通过读取 EDID 计算覆盖率为 102% sRGB，抽到了好屏。
而在机身细节上，有两处反常的地方格外引人注意：
细节一：配了智能卡读卡器
机身侧面自带一个全功能的 Smart Card 读卡器。
这是 ThinkPad 的冷门选配件，通常只出现在企业、政府或金融机构的大宗采购订单里（用于工牌门禁、身份认证或加密鉴权）。普通个人零售很少有人特意加钱选它。这暗示了机器出厂时的订单属性。
细节二：电池健康度 99%
设计容量 58Wh，实测可用 57.47Wh，健康度 99%。
一台二手转卖的机器能维持这个数值，要么卖家换了新电池，要么这台机器从组装出厂到拆解流出，几乎从未进入过常规的办公充放循环。
企业选配读卡器，加上近乎零损耗的电池。这两点拼在一起，跟后文芯片的身世完全吻合。
三、装完系统，虚惊一场
lscpu 里蹦出 AMD Eng Sample: 100-000001335-10_Y 并不意外，既然买工程机，看到样片串号属于常规操作。
真正让我愣住的是 fastfetch。

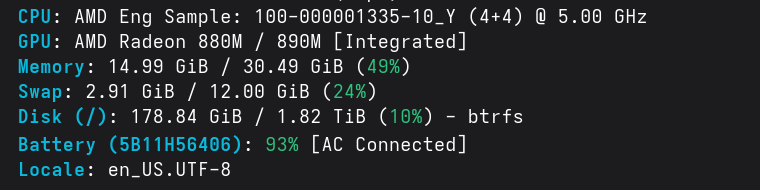

装完系统随手跑了个系统概览，CPU 核心数一栏赫然显示：4 个大核 + 4 个小核。
我盯着终端确认了数秒。
不对劲。
Ryzen AI 7 PRO 360 的官方规格，清清楚楚写着是 3 大核 + 5 小核。
这种奇葩的大小核配比我买之前反复确认过，印象极深。核心总数虽然都是 8，但配比完全对不上。
我下意识把笔记本翻过来查看底壳防伪与铭牌。

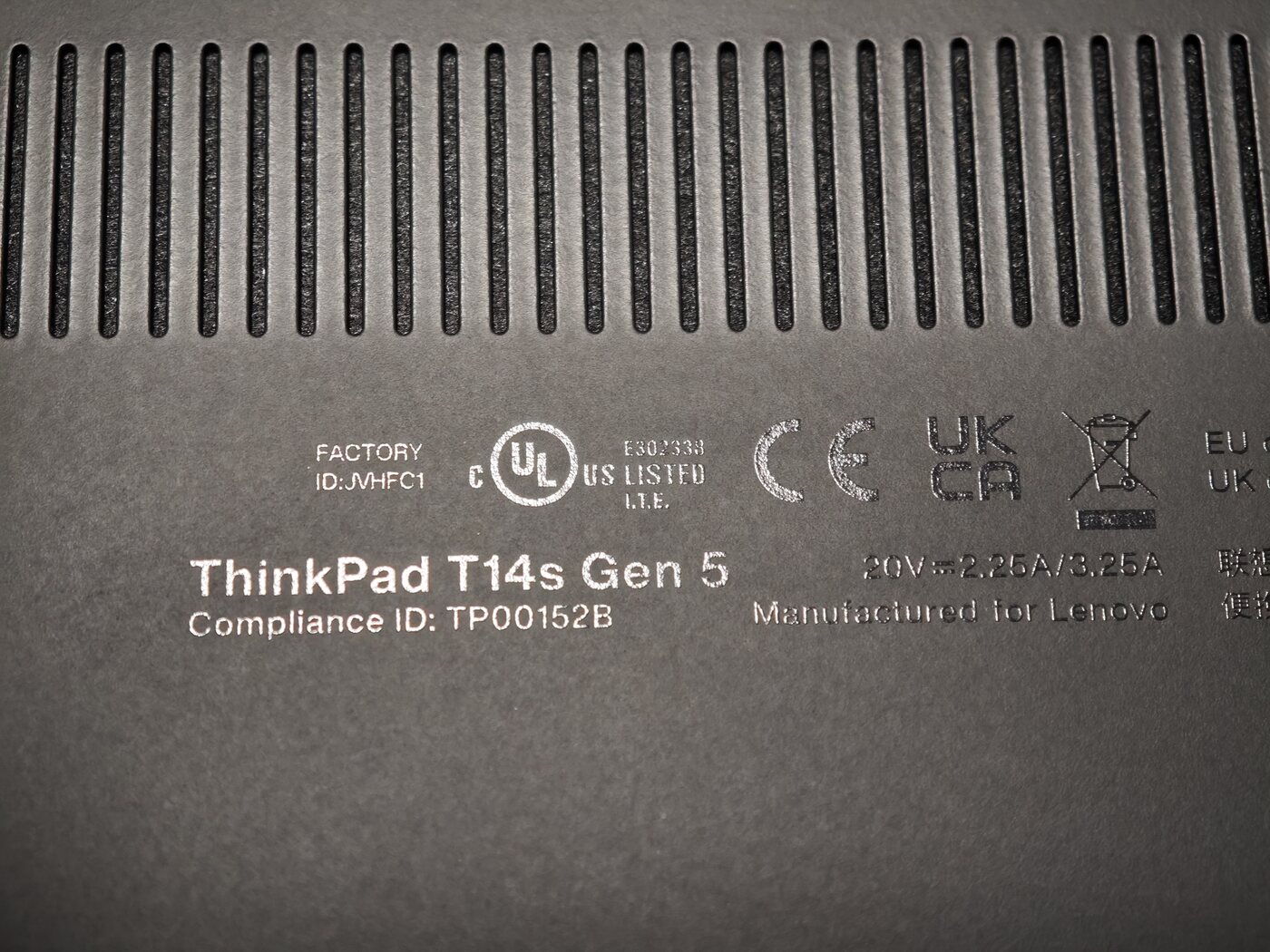

ThinkPad T14s Gen 5
心里顿时一沉。
Gen 5 是上一代产品，AMD 版用的是 Zen 4 架构的 Phoenix / Hawk Point（7840U / 8840U）。第一反应：难道踩雷了？卖家拿上代 7840U 机器换壳伪装成 Zen 5 样片坑人？
而此时，闲鱼那边我已经确认收货了。
冷静下来，第一步先核对主板固件信息：
$ cat /sys/devices/virtual/dmi/id/{product_name,product_version,board_name}
21M1FVT002
ThinkPad T14s Gen 6
21M1FVT002固件报告是 Gen 6，底壳印着 Gen 5。
而且 21M1 这个 MTM 前缀准确对应 T14s Gen 6 AMD 版，主板编号完全一致。换句话说，主板与元器件都是货真价实的 Gen 6，只有那块后盖写着 Gen 5。
后盖是怎么回事？
原因其实很简单：模具共用。
Gen 5 与 Gen 6 的 D 壳模具物理尺寸完全通用。拆下底壳看内侧，上面并排注塑刻着好几代机型的料号。联想代工厂在装配早期验证机时随手抓了一批通用的后盖外壳，外侧丝印哪个就是哪个。并非后天拼装换壳，而是出厂时的工程拼料。
主板没问题，至少排除了最底层的骗局。
但剩下的核心疑问依然无解：这颗 4+4 架构的 CPU 究竟是什么？
四、硬核验明芯片真身
既然是工程样片，系统自然不会直白地报告营销型号。好在硬件底层的标识硬编码在硅片内部，造不了假。
1. 架构代际排查
lscpu 提取出底层参数：CPU family: 26、Model: 36。
Family 26 正是 AMD Zen 5 架构的代号。
这彻底排除了上代 7840U（Zen 4 属于 Family 25）。但 Zen 5 的移动端家族同时存在多款核心代号，4+4 的组合依然对不上标称 3+5 的 AI 7 PRO 360。
会不会是低阶芯片冒名顶替？
这一代 AMD 有两个同门孪生核心：高阶的 Strix Point（AI 7 PRO 360 出身于此），以及面向主流轻薄本的低阶核心 Krackan Point。两者在 CPUID 层面共享相近的 Family / Model，单看处理器 ID 难以区分。
2. 查验核显 PCI 设备 ID
处理器能伪装，核显硬件 ID 改不了。查看核显 PCI 设备号：1002:150E。
检索 Linux 内核设备数据库：
1114 Krackan [Radeon 840M / 860M]
150e Strix [Radeon 880M / 890M] ← 本机命中该项低阶 Krackan 是 1114，而本机显卡是 150E——确系 Strix Point 核心。
3. 数核显物理计算单元（CU）
通过内核接口可以直接读出显卡核心的物理规模与启用情况：
- 物理芯片集成 16 个计算单元（CU）
- 当前固件实际启用 12 个 CU
16 CU 是 Strix Point 芯片的满血物理上限（对应 Radeon 890M）；而启用 12 个 CU，恰好对应 Radeon 880M——这正是 AI 7 PRO 360 的核显标配。低阶的 Krackan 核心物理总数只有 8 CU，无论如何切不出 12 CU。
这也解释了为什么检测工具无法识别核显的具体名称：驱动数据库按设备 ID + 步进版本检索，这颗样片的显卡版本号为 C2，而公开驱动数据库里只收录了零售版本的 C1、C4、C5、C6，唯独跳过了测试阶段的 C2。驱动查不到匹配项，便直接回退显示 CPU 自报的样片字符串。
再查 NPU 单元代号，同样归属于 Strix Point。
结论：卖家大方向没错，但他八成没数过大核
PCI ID、物理 CU 规模、NPU 代号，底层证据全部闭环：这就是一颗 Strix Point 硅片。
在整个 Strix Point 零售产品库里，规格为“8 核心 + 12 CU”的型号有且仅有一个：Ryzen AI 7 PRO 360。
架构、总核心数、三级缓存总量、显卡规格、NPU 算力、睿频上限，全数吻合。卖家在闲鱼描述里写的型号结论并没有错，这确实是一颗发给 OEM 厂商用于主板电气和 BIOS 验证的早期 ES 样片。
卖家知道这是 360 的工程机，但估计从没在系统里数过大核和小核的具体配比。
五、关键分歧：多出来的一个大核
前面所有的规格完全一致，唯独核心配比存在重大出入。

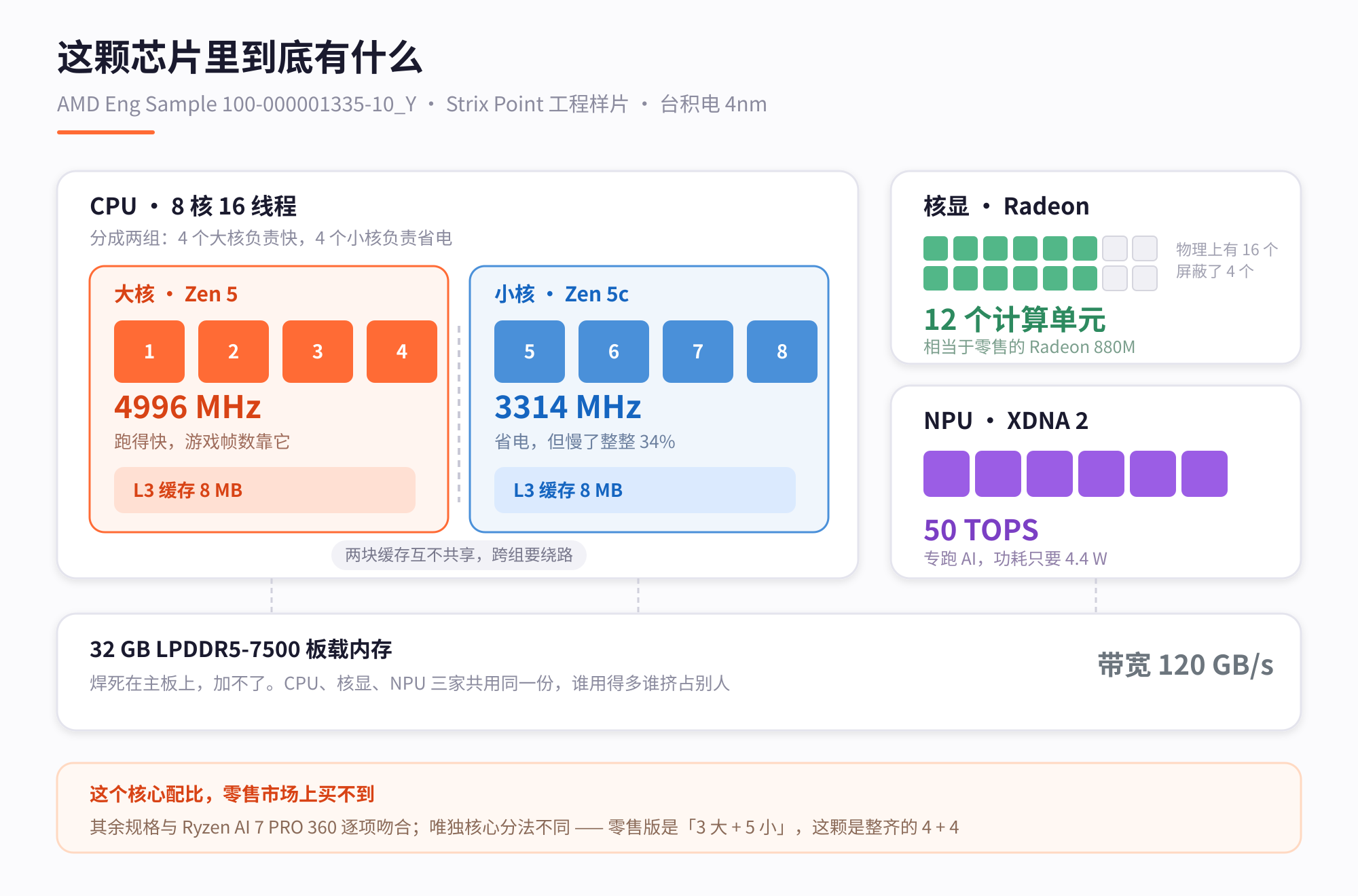

Zen 5 移动平台采用大小核异构：Zen 5（Classic）大核频率上限高、IPC 强；Zen 5c（Dense）小核专为能耗比与面积精简，频率上限被明显压低。
实测本机核心峰值频率分布如下：
cpu0-3, cpu8-11 → 4996 MHz ← 4 个 Zen 5 大核
cpu4-7, cpu12-15 → 3314 MHz ← 4 个 Zen 5c 小核实打实的 4 大 + 4 小。
而AMD 官方规格页上，Ryzen AI 7 PRO 360 明确标注架构为 3x Zen 5, 5x Zen 5c。当年发布时，Tom’s Hardware 等媒体还曾专门撰文吐槽过这种罕见的 3+5 组合。
大核与小核的峰值频率差了近 50%（5.0 GHz 对 3.3 GHz）。在绝大多数吃不满多核的日常软件和游戏中，大核心的频率至关重要。多一个能跑到 5.0 GHz 的大核，带来的单核与轻负载性能收益是实打实的。
三级缓存方面：4 个大核共享一组独立的 8MB L3，4 个小核共享另一组独立的 8MB L3，总计 16MB，与零售版规格一致。
花 3560 元买到的工程机，CPU 反而比正式零售版多了一个大核。
推测：被产品线刀法砍掉的“满血版 360”
对比当时的产品矩阵，背后的逻辑一目了然：
| 型号 | Zen 5 大核 | Zen 5c 小核 | 核显规格 |
|---|---|---|---|
| 上级型号 AI 9 365 | 4 | 6 | 12 CU (880M) |
| 手头这颗工程样片 | 4 | 4 | 12 CU (880M) |
| 最终发售的 AI 7 PRO 360 | 3 | 5 | 12 CU (880M) |
手头这颗样片与高一档的 AI 9 365 相比，大核心完全一致，核显完全一致，仅仅少了 2 个能效小核。
而在主流笔记本高频使用的单核、办公及主流游戏场景中，这 2 个小核对实际体验几乎没有决定性影响。如果 AMD 真的将 4+4 规格作为 AI 7 推向零售市场，它将凭借更低的售价直接越级背刺高阶的 AI 9。
为了维护产品层级与利润空间，最终零售版的 AI 7 被强行刀掉了 1 个大核，变成 3+5。这种刀法与其说是晶圆良率考量，不如说是精准的产品线切割。
至于这台机器为何会流向二手平台？商品描述中提到卖家“有 32G 和 64G 可选”，说明这是一批同型号的厂商工程验证机被集中清退淘汰，最终散落到了二级市场。
六、实测：工程样片到底能不能日常用
抛开参数，回到最核心的问题：这台机器能否稳定服役？
经过两周的高强度折腾，答案是肯定的：在日常使用范围内，这颗样片除了核心配比更优，与正式量产片没有可感知的差异。
- 频率释放：单核可稳稳拉满 4.96 GHz，满载稳定在 4.94 GHz。
- 指令集完整度：AVX-512 等指令集均完整支持，并非阉割逻辑的半成品。
- 本地 AI 推理：板载 50 TOPS NPU 工作正常，驱动与底层框架能够顺利调度。
至于核心诉求——游戏表现：
原本计划购买的掌机 ROG Ally Z1E 搭载的是 12 CU 的 RDNA 3 核显；而这台 T14s 同样配备 12 CU，架构升级为能效更高的 RDNA 3.5。在 14 寸轻薄模具里，性能释放远比掌机从容。
最关键的是，老游戏的兼容性问题彻底解决。

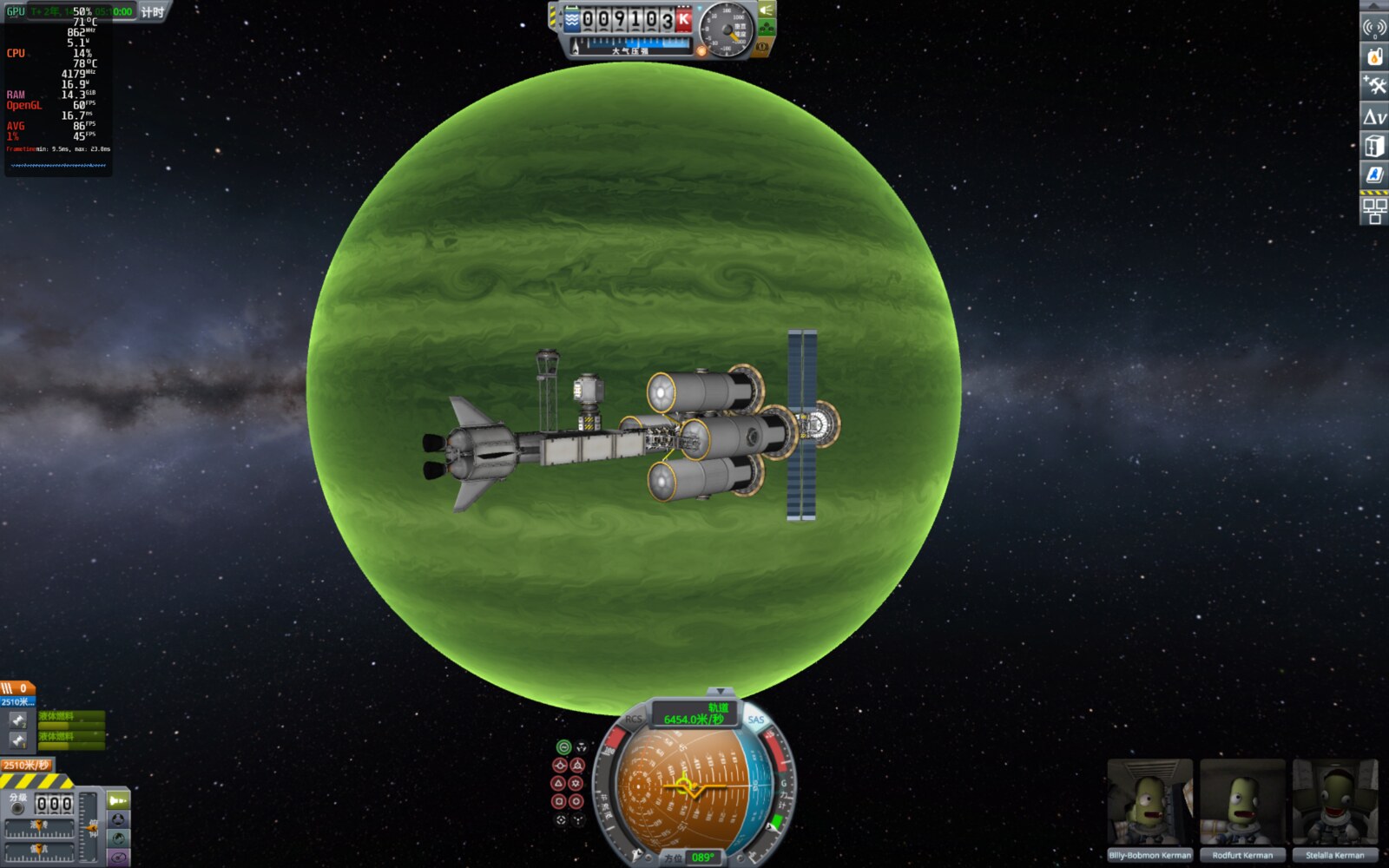

以极为消耗 CPU 物理计算的《坎巴拉太空计划》（KSP）为例，在轨道复杂飞行场景中实测：
随后组装了一枚 87 个独立部件的大型火箭执行发射模拟，监控指标如下：
| 监测项 | 实测表现 | 理论上限 / 阈值 |
|---|---|---|
| 物理模拟时间比 | 1.000（无时间膨胀） | 1.0 |
| SoC 功耗 | 14 W | 28 W |
| 核心温度 | 62 °C | 100 °C |
| 大核实时频率 | 2,729 MHz | 4,996 MHz |
| 16 线程总占用 | 192% | 1600% |
在 KSP 中，如果 CPU 算力不足以支撑刚体物理计算，游戏会自动放慢游戏内时间流速（物理时间比跌破 1.000）。实测全程稳稳锁定在 1.000，整机功耗仅 14W，温度保持在 62℃，多核利用率极为从容。
期间唯一遇到的偶发问题来自 Android 模拟器容器：手游主线程偶发掉帧。抓取调度日志发现线程会在 16 个核心之间频繁漂移，一旦落在小核便会出现帧生成时间波动。通过 taskset 将进程直接绑定到 4 个 Zen 5 大核后，帧率直接重回稳定 60 帧。这也再次佐证了多一个大核心在实际场景中的重要性。
七、代价与折腾边界
淘二手工程机从来不是没有代价的交易：
- 零售后质保：工程样片原本属于半导体厂商的资产，流入二级市场本身属于非正规渠道，官方不提供任何质保。入手前必须做好自行承担硬件损耗的心理预期。
- 功耗墙限制：在原装电源适配器下，出厂固件将满载功耗死死压在 22W，软件层面无法突破。后经测试，接入 100W 以上的大功率 PD 供电后，系统策略自动放宽，性能释放直接提升约 27%。
- 固件边界脆弱：在高负载状态下使用底层工具强行注入功耗与寄存器参数，容易导致系统内核恐慌。此前一次底层探测甚至导致 UEFI 启动项丢失，最终通过 LiveCD 挂载并重建 EFI 引导分区才救回。折腾建议：日常稳定使用即可，高负载下切忌硬刷底层参数。
八、总结与二手 Linux 验机清单
在当前全行业硬件价格逆势上涨的周期里，3560 元拿下一台搭载 32GB 高频板载内存、Zen 5 + RDNA 3.5 核心的 ThinkPad 轻薄本，整体性价比确实非常出色。
对于打算在二手市场淘轻薄本或工程机的折腾党，以下整理了收货当天在 Linux 下必跑的 6 条排查命令：
# 1. 确认 CPU 身份（是否带 Eng Sample 样片标识）
lscpu | grep -E 'Model name|Stepping'
# 2. 检查大小核拓扑与各自峰值睿频
for i in $(seq 0 $(($(nproc)-1))); do
echo -n "cpu$i: "; cat /sys/devices/system/cpu/cpu$i/cpufreq/cpuinfo_max_freq
done
# 3. 检查电池健康度与设计容量
upower -i $(upower -e | grep BAT) | grep -E 'energy-full|capacity'
# 4. 检查 SSD 通电时间与累计写入量（SMART 真实损耗）
sudo smartctl -a /dev/nvme0n1 | grep -Ei 'power_on|data_units_written'
# 5. 检查 L3 缓存拓扑与共享核心分布
lscpu -C | grep L3
cat /sys/devices/system/cpu/cpu0/cache/index3/shared_cpu_list
# 6. 读取屏幕物理 EDID 计算色域与面板料号
edid-decode /sys/class/drm/card*-eDP-*/edid | grep -iE 'Manufacturer|Model|Red|Green|Blue'尤其是第 4 条与第 6 条：硬盘 SMART 数据能够直接戳穿绝大多数“女生自用几乎全新”的卖家面具；而 EDID 数据能让你在不拆壳的情况下，直接核验屏幕是否属于原装高色域批次。
原本买下这台设备的初衷很纯粹：摆脱 ARM 转译兼容性困扰，拥有一台踏实的 x86 游戏备用本。
有意思的是，经过两周的 Linux 环境调教，它反倒成了我的自动化工作台：后台不仅挂着游戏自动化脚本，甚至还接了一套本地运行的 AI 模型来接管 KSP 的航向姿态。
关于在 Linux 下如何利用本地轻量模型辅助游戏与自动化挂机，留到下一篇再聊。
本文测试数据均基于 Arch Linux (Kernel 6.x) 实测采集。对照参数取自 AMD 官方公布的技术规格与硬件数据库。
